کویل چیست؟ مهم‌ترین قطعه سیستم احتراق خودرو

کویل یا کوئل یکی از مهم‌ترین و کلیدی‌ترین قطعات در سیستم احتراق خودرو است که عملکرد صحیح آن، تأثیر مستقیمی بر کارکرد موتور و راندمان خودرو دارد.

این قطعه الکتریکی وظیفه دارد ولتاژ تولیدشده توسط باتری را به میزان بسیار بیشتری افزایش دهد و به شمع‌های خودرو منتقل کند تا فرآیند جرقه‌زنی و احتراق سوخت در سیلندرهای موتور انجام شود. بدون کویل یا با عملکرد نادرست آن، موتور نمی‌تواند به‌درستی کار کند و در نهایت خودرو قادر به حرکت نخواهد بود.

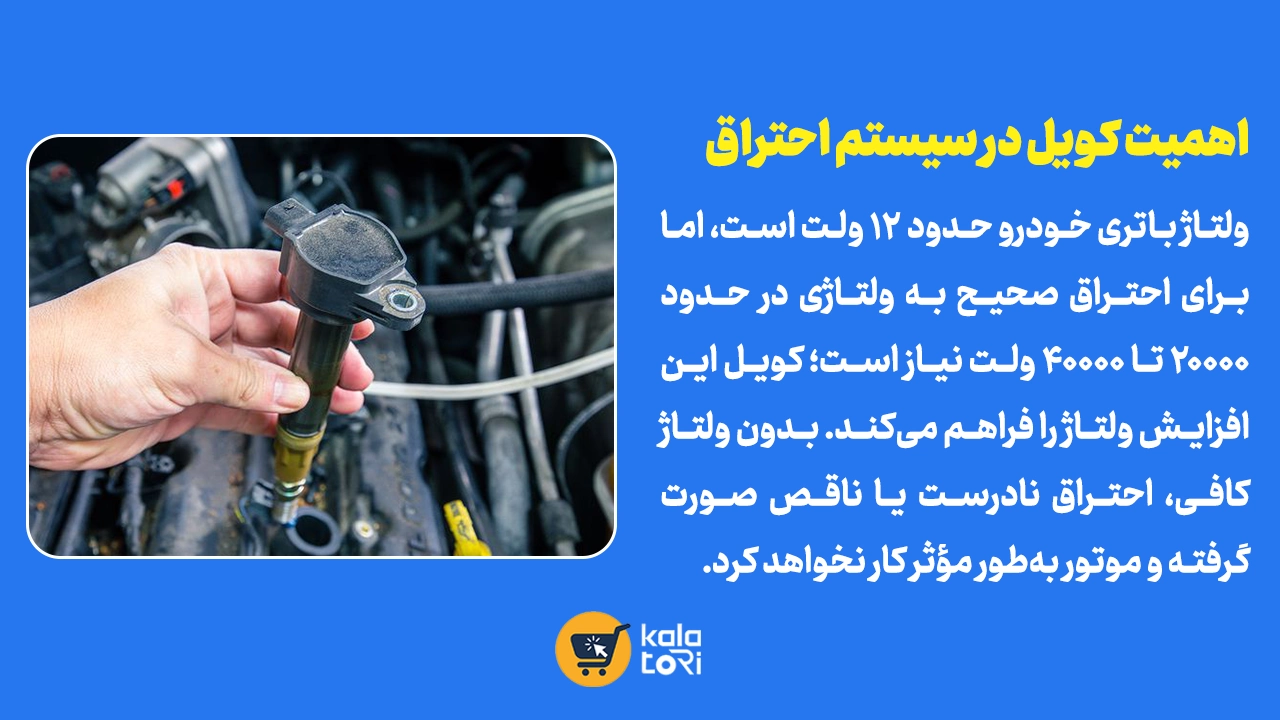

اهمیت کویل در سیستم احتراق

درک اهمیت کویل در خودرو نیازمند شناخت عملکرد سیستم احتراق است. موتورهای درون‌سوز برای تولید انرژی نیاز به احتراق سوخت و هوا دارند که آغاز این فرایند با جرقه‌ای که توسط شمع‌های موتور تولید می‌شود، صورت می‌گیرد. این جرقه به کمک ولتاژ بسیار بالایی که کویل تولید می‌کند، ایجاد می‌شود.

ولتاژ باتری خودرو حدود ۱۲ ولت است، اما برای احتراق صحیح به ولتاژی در حدود ۲۰۰۰۰ تا ۴۰۰۰۰ ولت نیاز است؛ کویل این افزایش ولتاژ را فراهم می‌کند. بدون ولتاژ کافی، احتراق نادرست یا ناقص صورت گرفته و موتور به‌طور مؤثر کار نخواهد کرد.

این قطعه نه‌تنها برای عملکرد صحیح موتور حیاتی است، بلکه مصرف سوخت، راندمان خودرو و حتی محیط زیست نیز به عملکرد صحیح آن وابسته است. خرابی یا نقص در کویل ممکن است به افزایش آلایندگی، مصرف بیش‌ازحد سوخت و حتی آسیب به سایر اجزای موتور منجر شود.

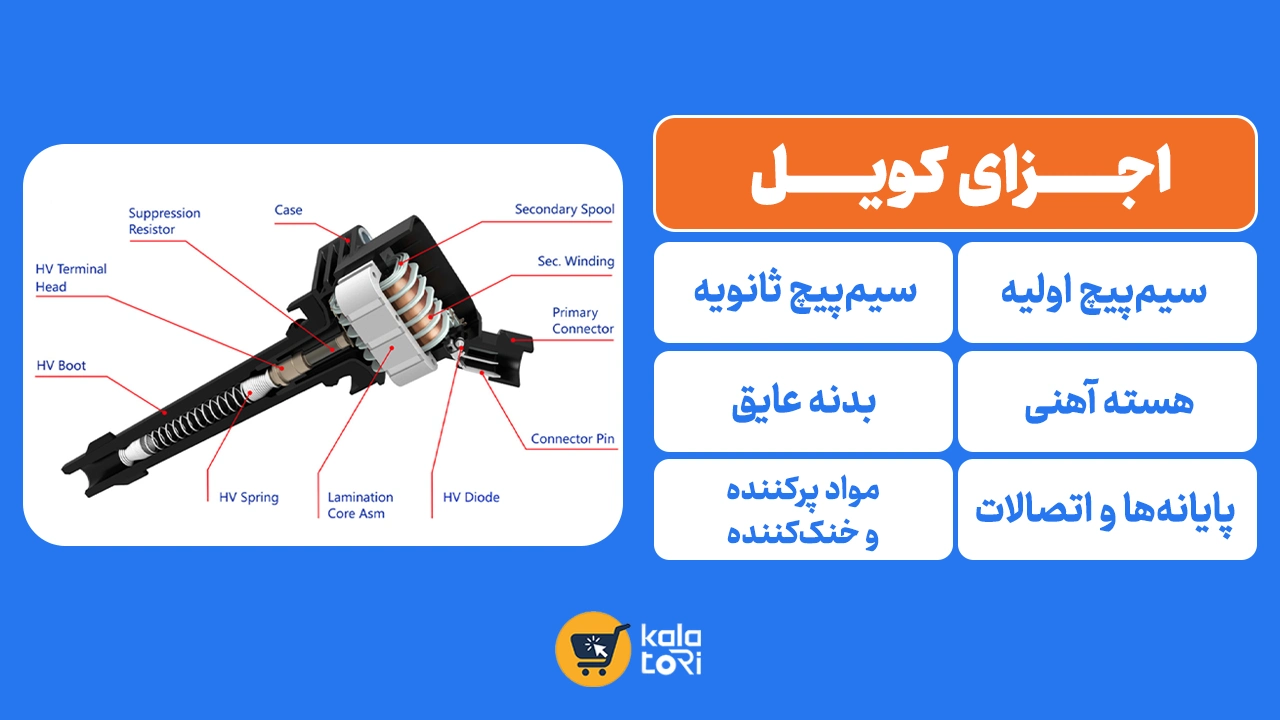

اجزای کویل

کویل یا کوئل از چندین بخش اساسی تشکیل شده است که هر یک نقش مهمی در عملکرد صحیح آن دارند؛ این اجزا با همکاری یکدیگر، ولتاژ پایین باتری را به ولتاژ بسیار بالایی تبدیل می‌کنند که برای جرقه‌زنی در شمع‌ها ضروری است. درک ساختار و اجزای کویل به ما کمک می‌کند تا اهمیت نگه‌داری و بررسی منظم این قطعه را بیشتر درک کنیم.

• سیم‌پیچ اولیه (primary coil): این سیم‌پیچ از تعداد کمی دور سیم مسی ضخیم تشکیل شده‌است و به منبع برق با ولتاژ پایین (باتری خودرو) متصل می‌شود. وظیفه اصلی آن ایجاد میدان مغناطیسی اولیه است که با قطع و وصل جریان الکتریکی، تغییر می‌کند.
• سیم‌پیچ ثانویه (secondary coil): این سیم‌پیچ دارای تعداد بسیار بیشتری دور سیم مسی نازک است و درون سیم‌پیچ اولیه قرار دارد. این بخش مسئول افزایش ولتاژ به میزان مورد نیاز برای جرقه‌زنی در شمع‌ها است؛ به طوری که ولتاژ را از ۱۲ ولت به چندین هزار ولت تبدیل می‌کند.
• هسته آهنی (iron core): هسته‌ای از جنس آهن نرم که در مرکز کویل قرار دارد و باعث افزایش شدت میدان مغناطیسی می‌شود. این هسته به بهبود کارایی القای الکترومغناطیسی کمک می‌کند و نقش مهمی در انتقال انرژی بین سیم‌پیچ‌ها دارد.
• بدنه عایق (insulating body): بدنه‌ای که سیم‌پیچ‌ها و هسته را در بر می‌گیرد و از مواد عایق مانند پلاستیک یا سرامیک ساخته شده‌است. این بخش از نشتی الکتریکی جلوگیری می‌کند و قطعات داخلی را در برابر آسیب‌های فیزیکی و حرارتی محافظت می‌نماید.
• پایانه‌ها و اتصالات (Terminals and Connections): این بخش‌ها شامل ورودی‌ها و خروجی‌های الکتریکی هستند که امکان اتصال کویل به سیستم برق خودرو و شمع‌ها را فراهم می‌کنند. اتصالات باید محکم و عاری از خوردگی باشند تا انتقال برق به‌درستی انجام شود.
• مواد پرکننده و خنک‌کننده (Filling and Cooling Materials): برخی از کویل‌ها با مواد خاصی مانند روغن یا رزین پر می‌شوند تا حرارت تولیدشده را دفع کنند و از آسیب دیدن قطعات داخلی جلوگیری نمایند. این مواد همچنین به عایق‌بندی بهتر سیم‌پیچ‌ها کمک می‌کنند.

انواع کویل

کویل‌ها بسته به طراحی و کاربرد آن‌ها در سیستم‌های مختلف احتراق، به چندین نوع مختلف تقسیم می‌شوند. شناخت انواع و کاربردهای آن‌ها می‌تواند به بهبود درک عملکرد کویل در خودروهای مختلف و رفع مشکلات مرتبط کمک کند. در این بخش، به معرفی و توضیح انواع کویل می‌پردازیم:

کویل تک (Single Coil)

کویل تک قدیمی‌ترین نوع کویل است و در سیستم‌های احتراق دارای توزیع‌کننده استفاده می‌شود. در این نوع، یک کویل مسئول تولید ولتاژ برای تمام سیلندرهای خودرو است. ولتاژ بالا از کویل به یک توزیع‌کننده منتقل می‌شود که این ولتاژ را به ترتیب به هر شمع ارسال می‌کند. این سیستم در خودروهای قدیمی به‌کار رفته و با ظهور سیستم‌های مدرن جای خود را به انواع دیگر کویل داده است.

کویل دوبل یا جفتی (Dual Coil)

در کویل دوبل، هر کویل وظیفه تولید ولتاژ برای دو سیلندر را بر عهده دارد. این نوع کویل در سیستم‌های احتراق بدون توزیع‌کننده (Distributorless Ignition System) استفاده می‌شود. در این سیستم‌ها، هر جفت سیلندر همزمان جرقه می‌زند که یکی در مرحله تراکم و دیگری در مرحله اگزوز است. این نوع کویل‌ها باعث بهبود کارایی و کاهش مشکلات خرابی در سیستم‌های احتراق قدیمی‌تر می‌شوند.

کویل مستقیم (Coil-on-Plug)

کویل مستقیم (COP) یکی از پیشرفته‌ترین انواع کویل‌ها است که در خودروهای مدرن به‌کار می‌رود. در این سیستم، هر سیلندر خودرو یک کویل اختصاصی دارد که به‌صورت مستقیم بر روی شمع آن سیلندر نصب می‌شود. این طراحی به کاهش افت ولتاژ در مسیر انتقال کمک کرده و دقت بیشتری در جرقه‌زنی ایجاد می‌کند. این نوع کویل‌ها به‌ویژه در خودروهایی که نیاز به راندمان بالا دارند، بسیار مؤثر هستند.

کویل با ترانسفورماتور خارجی  (External Transformer Coil)

این نوع کویل‌ها بیشتر در وسایل نقلیه صنعتی یا موتورهای بزرگ استفاده می‌شوند. برخلاف کویل‌های معمولی، ترانسفورماتور خارجی ولتاژ را به سطوح بسیار بالاتری افزایش می‌دهد که در موتورهای سنگین و بزرگ لازم است. این نوع کویل‌ها دارای ساختار پیچیده‌تری بوده و به سیستم‌های پیشرفته‌تری برای کنترل نیاز دارند.

کویل چندگانه  (Multiple Coil)

کویل‌های چندگانه به‌جای استفاده از یک کویل برای تمام سیلندرها، از چند کویل مجزا برای هر جفت سیلندر یا هر سیلندر جداگانه استفاده می‌کنند. این نوع سیستم، عملکرد بهتری در خودروهای با تعداد سیلندرهای بیشتر ارائه می‌دهد و از دقت و کارایی بیشتری برخوردار است. این کویل‌ها معمولاً در خودروهای اسپرت و پیشرفته استفاده می‌شوند.

تفاوت‌ها و مزایای هر نوع

انتخاب نوع کویل به نوع موتور، راندمان خودرو و نیازهای سیستم احتراق وابسته است. خودروهای قدیمی‌تر که از سیستم‌های احتراق ساده‌تری استفاده می‌کنند، معمولاً به کویل‌های تک یا دوبل نیاز دارند، در حالی که خودروهای مدرن به‌دلیل نیاز به کارایی بالاتر و دقت بیشتر، از کویل‌های مستقیم یا چندگانه بهره می‌برند.

همچنین، سیستم‌های مدرن با استفاده از کویل‌های مستقیم، نه‌تنها باعث کاهش مصرف سوخت می‌شوند، بلکه آلایندگی کمتر و راندمان احتراق بهتری نیز فراهم می‌آورند. این سیستم‌ها با کاهش افت ولتاژ و بهبود انتقال جریان به شمع، جرقه‌زنی دقیق‌تری را ارائه می‌دهند.

مشاهده قیمت و خرید لوازم یدکی سایپا

سنسور روغن ترمز ABS خودرو پراید

پراید

1,300,000 تومان

خرید محصول

مهره روغن خودرو پراید آماتا

پراید

1,300,000 تومان

خرید محصول

فشنگی روغن تیبا و ساینا

تیبا

1,300,000 تومان

خرید محصول

مهره روغن خودرو پراید

پراید

1,300,000 تومان

خرید محصول

واتر پمپ خودرو نیسان

نیسان

1,300,000 تومان

خرید محصول

سنسور چرخ عقب ABS خودرو پراید

پراید

1,300,000 تومان

خرید محصول

علائم خرابی کویل

یکی از مسائلی که ممکن است در طول عمر یک کوئل رخ دهد، خرابی یا نقص در عملکرد آن است. خرابی کوئل می‌تواند باعث مشکلات متعددی در عملکرد خودرو شود و توجه به علائم این خرابی‌ها می‌تواند از آسیب‌های بیشتر به سیستم احتراق و موتور جلوگیری کند. در این بخش به برخی از مهم‌ترین علائم خرابی کویل پرداخته می‌شود:

روشن شدن چراغ چک موتور

یکی از نخستین نشانه‌های خرابی کویل، روشن شدن چراغ چک موتور (Check Engine Light) در داشبورد خودرو است. این چراغ معمولاً به‌دلیل نقص در عملکرد کویل یا دیگر اجزای مرتبط با سیستم احتراق روشن می‌شود. اگر کویل قادر به تأمین ولتاژ کافی برای جرقه‌زنی نباشد، چراغ هشدار به راننده اطلاع می‌دهد که نیاز به بررسی دارد. برای تشخیص دقیق علت روشن شدن چراغ چک موتور، باید از دستگاه‌های دیاگ استفاده کرد تا کد خطا شناسایی شود.

بد استارت خوردن موتور

یکی دیگر از علائم رایج خرابی کوئل، دشواربودن روشن‌شدن خودرو است. اگر کویل به‌درستی ولتاژ لازم را به شمع‌های موتور نرساند، جرقه کافی برای احتراق سوخت در سیلندرها ایجاد نمی‌شود و موتور به‌سختی روشن می‌شود. این مشکل به‌ویژه در هوای سرد یا بعد از مدتی عدم استفاده از خودرو بیشتر قابل‌مشاهده است.

کاهش توان و قدرت موتور

خرابی کویل می‌تواند به کاهش قدرت و توان خروجی موتور منجر شود. اگر یکی از سیلندرها به‌دلیل خرابی کویل نتواند به‌درستی کار کند، خودرو احساس ضعف در عملکرد دارد. راننده ممکن است به‌ویژه هنگام رانندگی در سربالایی یا در زمان شتاب‌گیری سریع متوجه کاهش شتاب یا سرعت خودرو شود.

 لرزش موتور

یکی از علائم واضح خرابی کویل، لرزش غیرعادی موتور به‌ویژه در دورهای پایین است. این لرزش معمولاً به‌دلیل اختلال در جرقه‌زنی شمع‌ها رخ می‌دهد که ناشی از ولتاژ ناکافی از سوی کویل است. اگر موتور به‌طور مداوم در حال لرزش باشد، باید سریعاً کویل و سیستم احتراق بررسی شوند.

افزایش مصرف سوخت

هنگامی که کویل نتواند به‌درستی ولتاژ را به شمع‌ها انتقال دهد و احتراق به‌صورت ناقص انجام شود، مصرف سوخت خودرو افزایش پیدا می‌کند. این افزایش مصرف به‌دلیل احتراق ناقص سوخت در سیلندرها رخ می‌دهد که به اتلاف انرژی منجر می‌شود. رانندگان ممکن است متوجه کاهش راندمان سوخت و افزایش دفعات پر کردن باک بنزین شوند.

کاهش راندمان موتور در دورهای بالا

اگر کویل نتواند در دورهای بالای موتور ولتاژ کافی را تأمین کند، راننده ممکن است در سرعت‌های بالاتر کاهش راندمان موتور و افت عملکرد را تجربه کند. این مشکل به‌دلیل عدم جرقه‌زنی صحیح در زمآن‌های کوتاه‌تر در دورهای بالا رخ می‌دهد.

صدای غیرعادی از موتور

در برخی موارد، خرابی کوئل می‌تواند باعث ایجاد صدای غیرعادی از موتور شود. این صدا ممکن است به‌دلیل احتراق نامنظم سوخت در سیلندرها باشد که به‌طور مستقیم با عملکرد نادرست کویل مرتبط است.

تشخیص و راه‌حل

تشخیص خرابی کویل نیازمند تست و بررسی دقیق است. دستگاه‌های دیاگ می‌توانند کدهای خطا را برای تشخیص مشکلات مرتبط با کویل نشان دهند. در صورت خرابی کویل، تعویض آن بهترین راه‌حل است. با توجه به اهمیت کویل در عملکرد موتور، بهتر است از کویل‌های اصل و باکیفیت برای جایگزینی استفاده تا از بروز مشکلات بیشتر جلوگیری شود.

نحوه کارکرد کویل

کویل یک ترانسفورماتور الکتریکی است که وظیفه تبدیل ولتاژ پایین به ولتاژ بالا را دارد. این عمل به وسیله اصول القای الکترومغناطیسی انجام می‌شود. برای درک بهتر نحوه کارکرد کویل، به موارد زیر توجه کنید:

• ساختار کویل: کویل معمولاً از دو سیم‌پیچ یا حلقه اصلی تشکیل شده است؛ سیم‌پیچ اولیه و سیم‌پیچ ثانویه. سیم‌پیچ اولیه که به باتری متصل است، از تعداد دورهای معین از سیم تشکیل شده و سیم‌پیچ ثانویه که به شمع متصل است، نیز از دورهای بیشتری از سیم ساخته شده‌است.
• عملکرد سیم‌پیچ اولیه: وقتی جریان الکتریکی از سیم‌پیچ اولیه عبور می‌کند، یک میدان مغناطیسی در اطراف سیم‌پیچ ایجاد می‌شود. این میدان مغناطیسی به‌طور پیوسته در حال تغییر است و با افزایش یا کاهش جریان الکتریکی تغییر می‌کند.
• عملکرد سیم‌پیچ ثانویه: تغییرات میدان مغناطیسی که از سیم‌پیچ اولیه به سیم‌پیچ ثانویه منتقل می‌شود، باعث القای ولتاژ بالا در سیم‌پیچ ثانویه می‌شود. این ولتاژ بالا به‌دلیل تعداد دورهای بیشتر سیم‌پیچ ثانویه نسبت به سیم‌پیچ اولیه به وجود می‌آید.
• انتقال ولتاژ بالا: ولتاژ بالایی که در سیم‌پیچ ثانویه القا می‌شود، به شمع انتقال یافته و جرقه‌ای ایجاد می‌کند که برای احتراق سوخت در موتور مورد نیاز است. این جرقه باعث اشتعال مخلوط سوخت و هوا در سیلندر موتور می‌شود.
• کارکرد دیگر: کویل همچنین ممکن است برای محافظت از سیستم الکتریکی در برابر اضافه‌بار یا نوسانات ولتاژ به‌کار رود. در برخی از سیستم‌ها، ممکن است از کویل‌های اضافی یا انواع خاصی از کویل‌ها استفاده شود تا عملکرد بهینه‌تری داشته باشند.

برق‌گرفتگی کویل

برق‌گرفتگی در اثر تماس مستقیم با کویل یا سیم‌های مربوط به آن می‌تواند خطرناک باشد؛ به‌دلیل اینکه کویل‌ها ولتاژ را به مقادیر بسیار بالا تبدیل می‌کنند، تماس با قطعات فعال آن‌‌ها می‌تواند منجر به شوک‌های شدید الکتریکی شود. برای درک بهتر خطرات و نکات ایمنی مربوط به کویل، به موارد زیر توجه کنید:

خطرات برق‌گرفتگی

کویل‌ها به‌دلیل قابلیت تولید ولتاژ بالا، در صورتی که به‌طور نادرست دست‌کاری شوند یا با آن‌ها تماس برقرار شود، می‌توانند باعث برق‌گرفتگی شوند. ولتاژ بالا در سیم‌پیچ‌های ثانویه می‌تواند جریانی بسیار قوی تولید کند که در صورت تماس با بدن انسان، منجر به آسیب‌های جدی شود.

علائم برق‌گرفتگی

علائم برق‌گرفتگی شامل احساس درد، گرفتگی عضلات، مشکلات تنفسی و در موارد شدیدتر، سوختگی‌های ناشی از تماس با ولتاژ بالا است. در صورت وقوع برق‌گرفتگی، باید فوراً به مراکز درمانی مراجعه کرد.

پیشگیری از برق‌گرفتگی

برای جلوگیری از برق‌گرفتگی هنگام کار با کویل‌ها، اقدامات ایمنی زیر را رعایت کنید:

• خاموش کردن برق: قبل از شروع به کار با کویل، مطمئن شوید که برق دستگاه کاملاً خاموش شده‌است.
• استفاده از تجهیزات حفاظتی: استفاده از دستکش‌های عایق و ابزارهای مناسب که برای کار با ولتاژ بالا طراحی شده‌اند، می‌تواند از برق‌گرفتگی جلوگیری کند.
• اجتناب از تماس مستقیم: هرگز با قطعات فعال کویل تماس مستقیم برقرار نکنید و همیشه از دست‌زدن به قسمت‌های داخلی کویل خودداری کنید.
• بررسی عایق‌ها: اطمینان حاصل کنید که عایق‌های کویل به‌خوبی کار می‌کنند و از خرابی یا آسیب دیدگی آن‌ها جلوگیری کنید.
• آموزش و آگاهی: آشنایی با نحوه کارکرد و خطرات مربوط به کویل و همچنین داشتن دانش کافی در زمینه ایمنی الکتریکی، می‌تواند به کاهش خطر برق‌گرفتگی کمک کند.

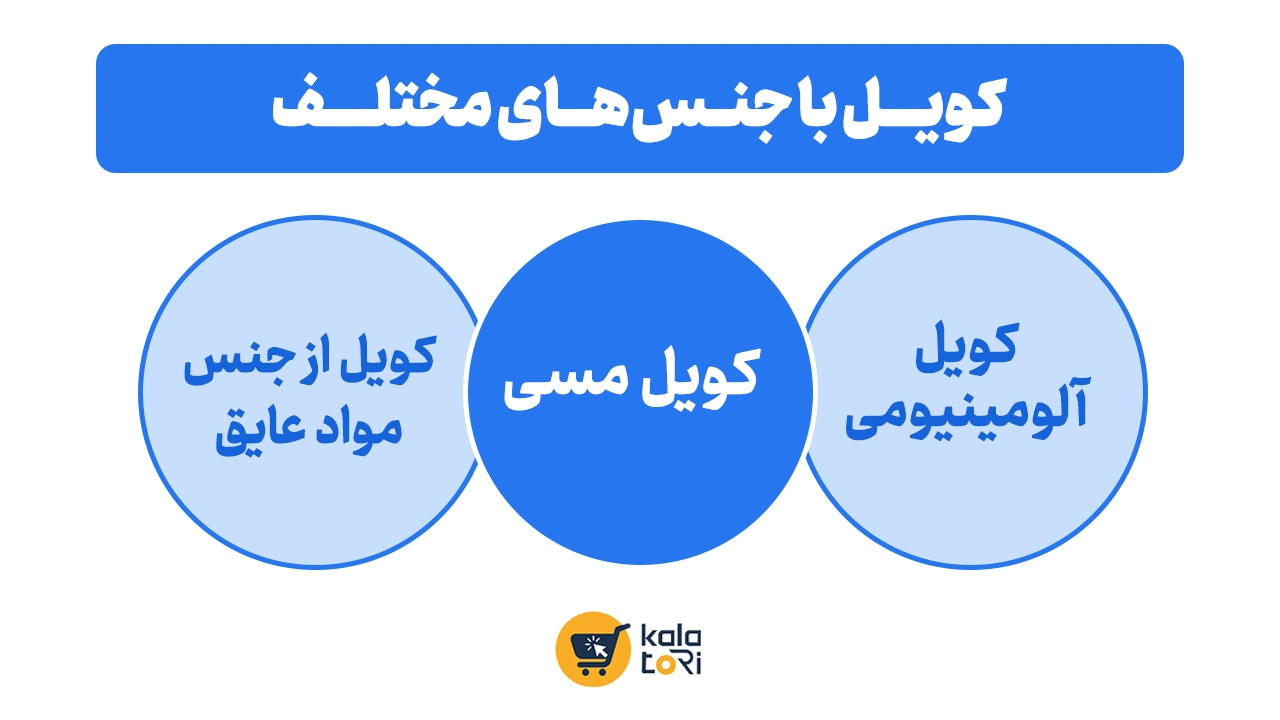

کویل با جنس‌های مختلف

کویل‌ها می‌توانند از جنس‌های مختلفی ساخته شوند و انتخاب جنس مناسب تأثیر زیادی بر عملکرد و دوام آن‌ها دارد. در این بخش به بررسی جنس‌های مختلف مورد استفاده در ساخت کویل‌ها و ویژگی‌های هرکدام می‌پردازیم:

1. کویل مسی

• ویژگی‌ها: مس یکی از متداول‌ترین جنس‌ها برای ساخت سیم‌پیچ‌های کویل است. این فلز دارای رسانایی الکتریکی بسیار بالا و مقاومت پایین است، که به انتقال جریان الکتریکی با کمترین افت ولتاژ کمک می‌کند.
• مزایا: رسانایی بالا باعث کاهش تلفات انرژی و افزایش کارایی کویل می‌شود. همچنین، مس مقاومت خوبی در برابر خوردگی دارد.
• معایب: مس نسبت به برخی مواد دیگر، مانند آلومینیوم، هزینه بیشتری دارد و نسبت به وزن خود، سنگین‌تر است.

2. کویل آلومینیومی

• ویژگی‌ها: آلومینیوم به دلیل وزن سبک و قیمت پایین‌تر، به عنوان جایگزین مس در برخی از کویل‌ها استفاده می‌شود. با این حال، رسانایی الکتریکی آلومینیوم کمتر از مس است.
• مزایا: وزن کمتر آلومینیوم باعث می‌شود که استفاده از آن در طراحی‌های سبک و کاربردهای خاص مفید باشد. همچنین، آلومینیوم به طور کلی هزینه کمتری دارد.
• معایب: رسانایی کمتر آلومینیوم می‌تواند به معنی تلفات انرژی بیشتر و عملکرد کمتر کارا باشد. همچنین، آلومینیوم می‌تواند به راحتی دچار آسیب و خوردگی شود.

3. کویل از جنس مواد عایق

• ویژگی‌ها: مواد عایق برای پوشش و حفاظت از سیم‌پیچ‌های کویل استفاده می‌شوند تا از نشتی الکتریکی جلوگیری کنند. این مواد می‌توانند شامل انواع پلاستیک‌ها، رزین‌ها و شیشه‌های عایق باشند.
• مزایا: مواد عایق به جلوگیری از تماس الکتریکی و جلوگیری از خرابی ناشی از رطوبت و دما کمک می‌کنند. همچنین، عایق‌کاری مناسب می‌تواند عمر مفید کویل را افزایش دهد.
• معایب: برخی مواد عایق ممکن است تحت تأثیر شرایط محیطی و دما قرار گیرند و در نتیجه، ممکن است نیاز به تعویض یا تعمیر داشته باشند.

نکات مهم در نگه‌داری کویل

برای افزایش عمر و بهبود عملکرد کویل، رعایت نکات زیر ضروری است:

• تعمیر و نگه‌داری دوره‌ای: کویل باید به‌طور منظم مورد بررسی قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. نشانه‌هایی مانند کاهش کارایی یا نوسانات در جرقه‌زنی می‌توانند نشان‌دهنده نیاز به بررسی و تعمیر باشند. در صورت مشاهده علائم خرابی یا آسیب، کویل باید به موقع تعویض شود تا از آسیب به سیستم‌های دیگر جلوگیری و عملکرد بهینه حفظ شود.
• جلوگیری از ورود رطوبت: رطوبت می‌تواند باعث زنگ‌زدگی و خرابی سیم‌پیچ‌های کویل شود. بنابراین، نگه‌داری کویل در محیطی خشک و محافظت شده از رطوبت بسیار مهم است. استفاده از پوشش‌های محافظ یا پوشش‌های ضدآب برای کویل در محیط‌های مرطوب می‌تواند از ورود رطوبت جلوگیری کند.
• تمیزکاری منظم: کثیفی، گرد و غبار و زباله‌ها می‌توانند بر عملکرد کویل تأثیر بگذارند. تمیزکاری منظم کویل با استفاده از پارچه‌های نرم و ابزارهای مناسب باعث حفظ کارایی آن می‌شود. جلوگیری از تجمع آلودگی و گرد و غبار در نواحی مهم کویل به افزایش عمر و عملکرد بهتر آن کمک می‌کند.
• استفاده از قطعات اورجینال: در صورت نیاز به تعویض کویل، استفاده از قطعات اصل و باکیفیت مهم است. قطعات غیر اصل یا باکیفیت پایین می‌توانند باعث خرابی زودهنگام یا عملکرد نامناسب شوند. خرید قطعات از تأمین‌کنندگان معتبر و شناخته شده می‌تواند به جلوگیری از مشکلات و خسارات کمک کند.

نتیجه‌گیری

کویل یکی از اجزای حیاتی در سیستم احتراق خودرو و سایر وسایل نقلیه موتوری است. با تبدیل ولتاژ پایین باتری به ولتاژ بالا، جرقه‌زنی و احتراق سوخت را تسهیل می‌کند. انواع مختلفی از کویل‌ها با کاربردها و ویژگی‌های خاص خود وجود دارد که توجه به نگه‌داری و علائم خرابی می‌تواند به افزایش عمر مفید و بهبود عملکرد آن‌ها کمک کند
